Rallonges de dégauchisseuse #2


Il y a quelques mois maintenant, j'avais eu besoin d'allonger ma dégauchisseuse pour un projet. A mon sens, j'avais trouvé une solution plutôt simple pour faire tenir des rallonges en bout de table d'entrée et de sortie.
Sauf qu'à l'usage, je me suis rendu compte que le système de renforts obliques à base de tiges filetés était fastidieux à régler et le temps pour mettre les rallonges en était rendu trop important.

Une fois n'est pas coutume, c'est mon acolyte qui a trouvé la solution ...

... vous ne lui dites pas, mais je l'ai un peu aidé ...

J'ai donc chercher à revoir ma copie et améliorer les points suivants :

  • Montage & démontage rapide et sans nécessiter 3 mains
  • Réglage sans outil (même pas une clef plate)
  • Plus de rigidité

Au niveau des rallonges en elles mêmes, je suis satisfait. La feuille d'aluminium a pris quelques rayures, mais rien de grave et ces dernières n'ont pas subis de déformation.

Par contre, pour ce qui est des renforts obliques, j'ai tout refait.

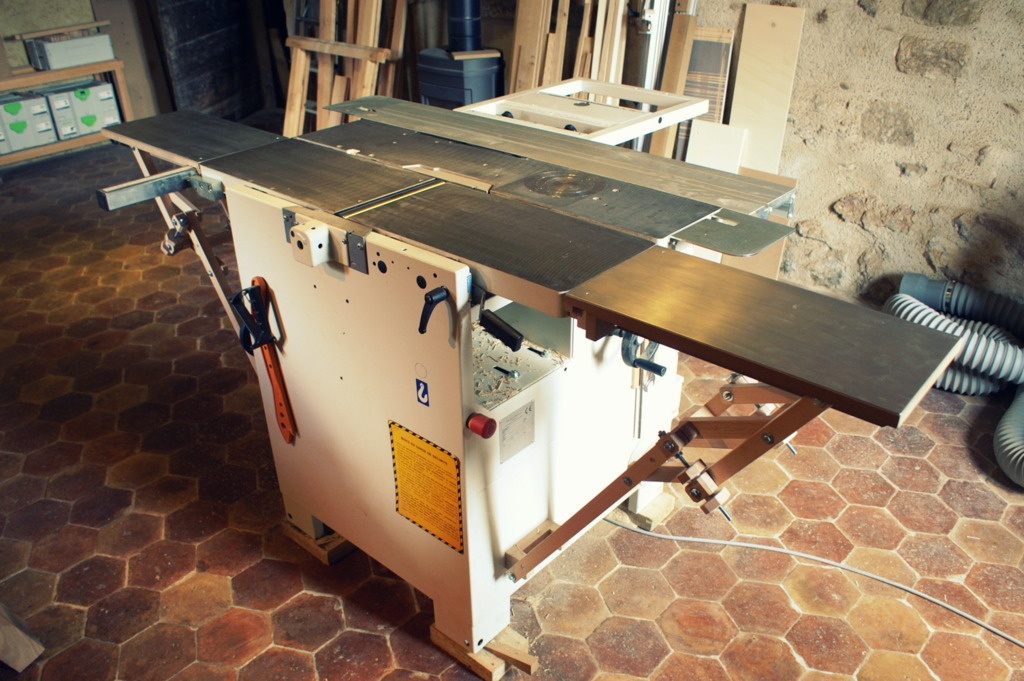

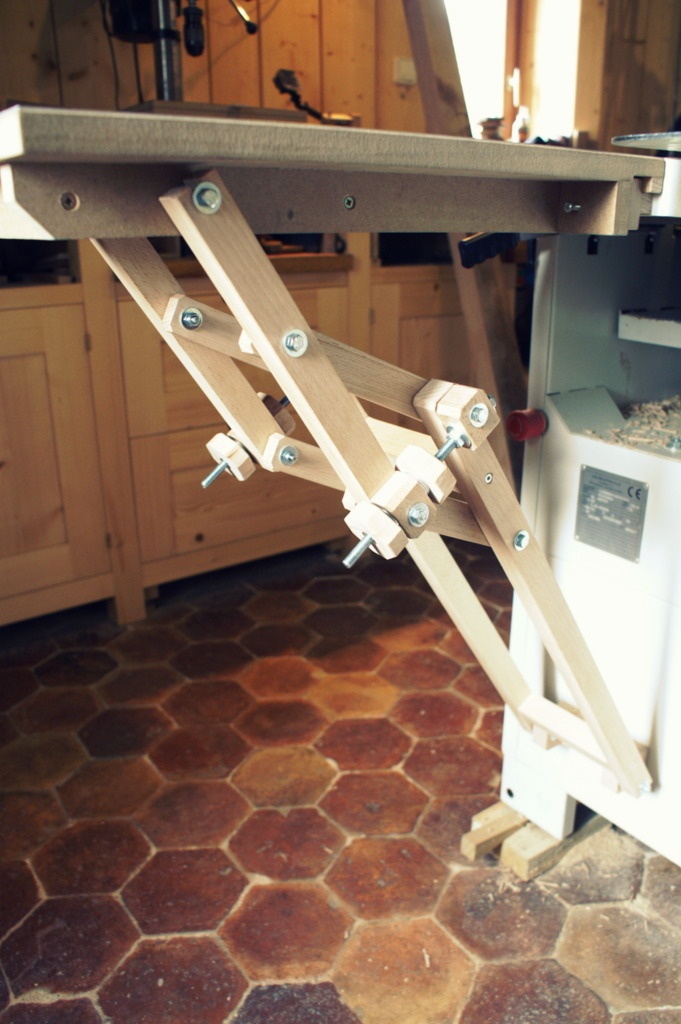

Nouvelle structure porteuse

La précédente version avec tige filetés était simple, mais pas assez pratique à manipuler. Dans cette configuration, il fallait 3 mains. En revanche, la finesse du réglage était bonne.

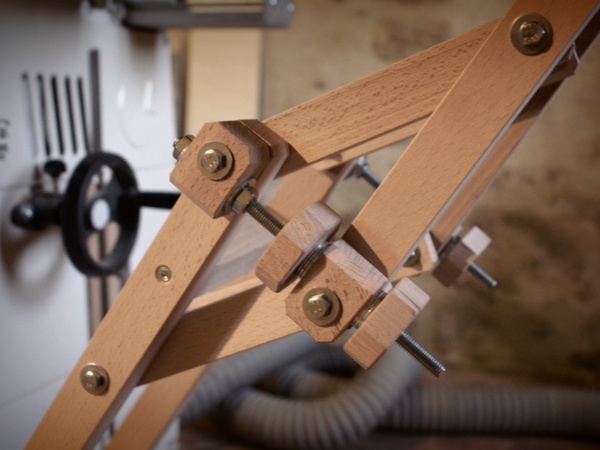

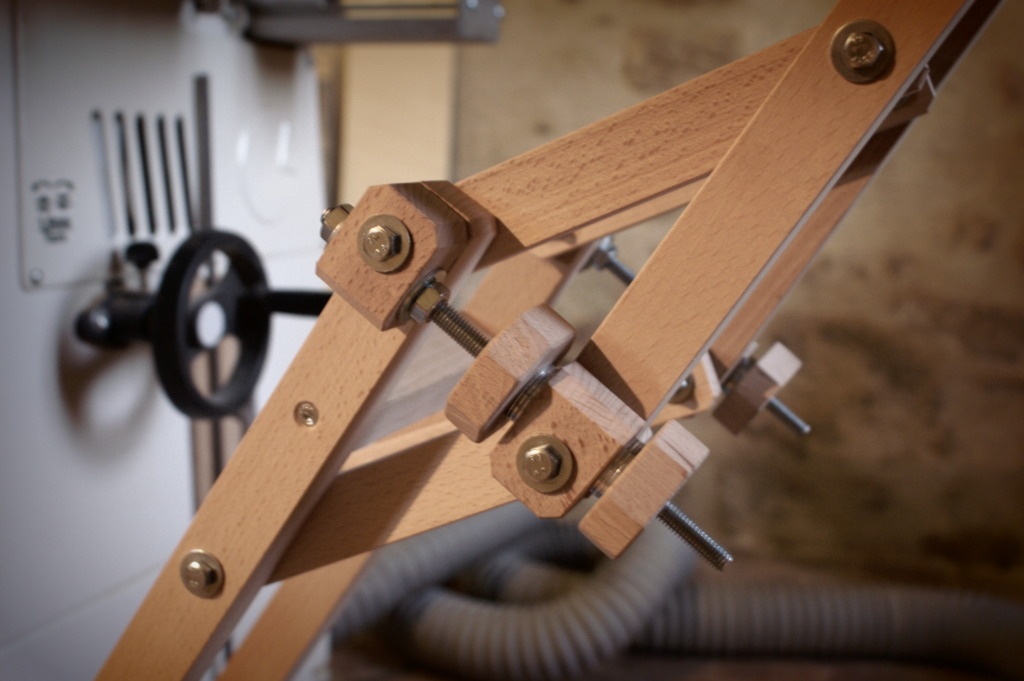

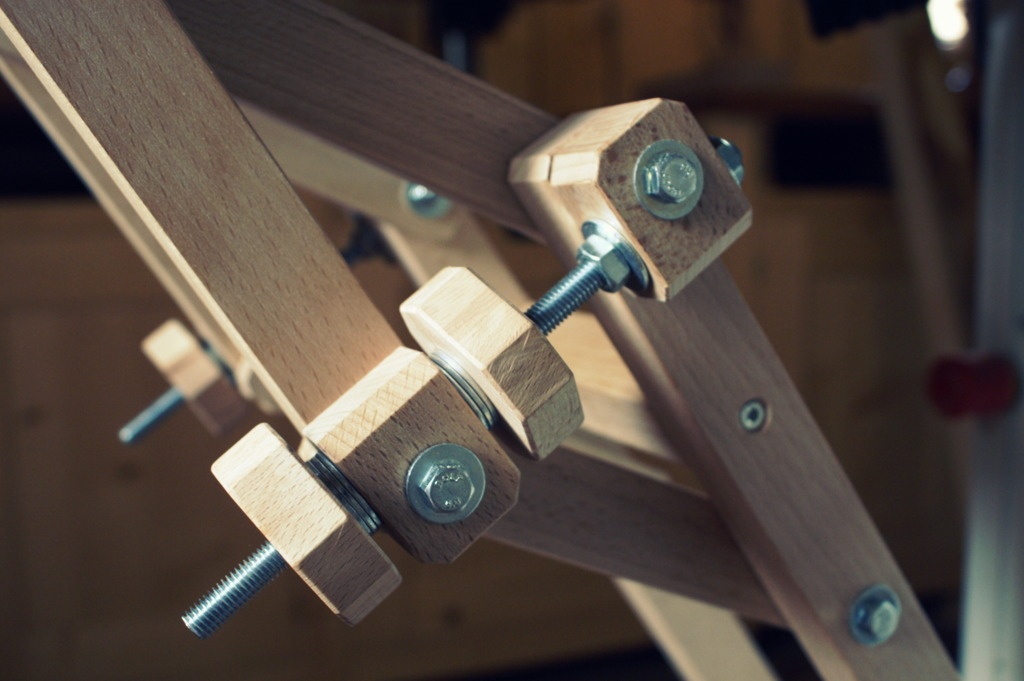

Du coup, j'ai fait le choix de remplacer tout ça par une structure bois. Et pour garder la finesse du réglage, j'ai conçu ma nouvelle structure comme un losange, à l'image d'un cric ou de ma servante à rouleau d'établi.

Nouveau système de fixation

Dans l'idée de rendre le montage démontage de ces rallonges le plus rapide possible, j'ai opté pour une forme d'emboîtement des différents éléments qui fait que la manipulation ne dure que quelques secondes.

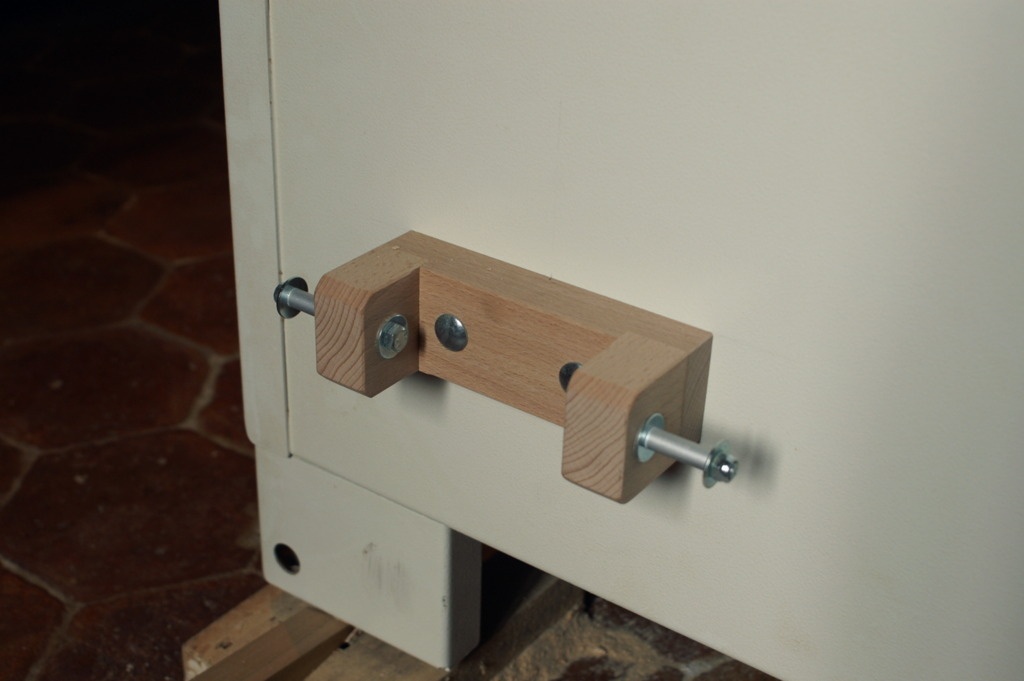

Ainsi, autant sur les rallonges que sur le support fixé au châssis de la combinée, il y a deux petits ergots où viendront se "prendre" les renforts obliques.

L'ensemble est moins "basique", mais beaucoup plus efficace. C'est un poil plus encombrant à ranger, mais peut-on tout avoir ?

En attendant, je vous invite à découvrir les modifications apportés à ma combinée.
