dependancesbois

Outils à main un peu spéciaux (les miens, les votres, les notres !)

  Ce pas à pas présente un projet en cours de réalisation.

Outils à main un peu spéciaux (les miens, les votres, les notres !)
+

Allez je me lance dans un projet qui me trotte en tête sur les outils à main et histoire d'apporter une pierre à l'édifice.

Depuis que j'ai décidé de me lancer spécifiquement dans le travail à la main (moins 1 an et demi finalement!) je ne cesse de découvrir de nouveaux outils (anciens souvent) avec des numéros chez Stanley et quasiment les mêmes chez Record et des reproductions chez Veritas ou autres.

Sur les sites d'annonces j'ai vu des merveilles de rabots anciens à des prix merveilleux (!) et j'avais commencé à compiler des photos mais quid des droits des photos, on en a discuté la complexité des choses font que c'est complexe ! et perso peut être par fainéantise je préfère quand c'est simple !

Je me suis aperçu qu'on était nombreux également à posséder de ces précieux outils et que ce serait pas mal d'en discuter et de condenser quelque part les infos.

Donc je vous propose un pas à pas pour compléter l'excellent travail qui à déjà été fait notamment par dneis
et aussi par Fof , et aussi qui donnera envie de suivre le pas à pas de sylvainlefrancomtois sur l'apprentissage du travail manuel, ou celui de José Das Neves sur l'affutage ... tout ce qu'on retrouve dans la collection entretenue par Olivier Vernhettes ici :

lairdubois.fr/...ns/3882/tab/106.

Liste des articles

Mis à jour

Partager

Introduction

Si je vous propose uniquement l'ensemble de mes connaissances ça risque d'être relativement court ! donc je vous propose un travail d'équipe, collaboratif.

Le but n'est pas de refaire ce qui à déjà été fait mais de compléter nos infos sur des outils un peu spéciaux et que cela puisse nous aider dans nos recherches sur le net, dans nos achats également et dans nos utilisations.

L'idée est de compiler ici nos connaissances communes.

Ce qui serait bien ce n'est pas d'en faire un bouquin, mais je me suis rendu compte que les recherches sur internet étaient longues fastidieuses et pas forcément fructueuses.
Pourtant il existe déjà des sources et des infos donc si on pouvais regrouper les liens intéressant sur ces outils ici ça pourrait aider pas mal de monde.

Donc je lance des articles et on y mets nos infos utiles soit dans les commentaires, soit (surement mieux) vous m'envoyez çà en MP pour que je le rajoute à l'article.
L'idée est aussi en parlant d'un outil, d'en identifier ses "copies" ou "concurrent" ou complément comme par exemple la version Record du Stanley 45 ses descendants ...

Comme je ne possède pas tous les outils et que je ne connais pas non plus l'existance de tous (c'est aussi mon but, d'en apprendre ! un peu une question cachée dans un pas à pas!!!) si vous voulez faire un article sur un outil vous pouvez également le réaliser et me l'envoyer pour que je le mettent ici.

Voilà ce que je vous propose ! si vous avez des idées !

J'ai réfléchi à comment mettre tout ça en place et c'est l'idée qui m'est venue.
J'aurais pu lancer une question sur comment faire mais je me rends compte que pour certaines choses il vaut mieux lancer le truc et on verra comment ça prends.

Je mets un sommaire des outils auxquels je pense mais n'hésitez pas à en proposer d'autres, ce pas à pas est complètement évolutif.

Publié Mis à jour

Partager

Sommaire

  • Le Stanley 45
  • Le Stanley 79
  • Bouvet à approfondir Goldenberg
  • Les scies Disston
  • Les scies à onglet (miter box)
  • Le stanley 278
  • Le vélo de charpentier

C'est un premier jet y 'en aura d'autres!!!!

Publié Mis à jour

Partager

Le Stanley 45

Je commence donc par celui-ci parce que c'est mon copain !

DESCRIPTION :

Le rabot à combinaison par excellence !
Un rabot multifonctions à fers interchangeables.

Ses fonctions :
Rainures
Languettes
Feuillures
Refente
canelure
moulure

on le trouve généralement avec deux boites comprenant une vingtaine de lames
Des fers droits, un fer à languette, des fers à moulures
Un fer à refendre.

gros plan sur le corps : sur le dessus une vis moletée avec un ergot ou viendra se loger le fer.
La vis vient régler la profondeur de sortie du fer.
Le serrage s'effectue à l'aide de la vis papillon du côté.
On retrouve sur le coté 2 jauges de profondeur.
et un "éperon" qui est un couteau inciseur pour le travail en travers fil

2 jeux de barres longues et courtes serrées dans le corps principal par deux vis.

Une section coulissante vient se rajouter sur les tiges et se régler à la largeur du fer utilisé.
Sur cette section ont retrouve un "éperon" et une jauge de profondeur.

Cette jauge peut être remplacée par un ustensile appelé en anglais "Beading Stop" (stop perle) dont je vous avouerai que la fonction m'intrigue encore ! ce n'est visiblement pas une jauge de profondeur.
Si vous avez des infos !!!!!

Le guide latérale comprend de hauteurs possibles pour l'insertion sur les tiges.
Une poignée en palissandre aide à la poussée.
Sur le coté on trouve généralement un rail en bois de rose (le mien est en hêtre je l'ai eu sans rien!)
La vis du milieu sert pour un réglage micrométrique sui se bloque à l'aide d'une autre vis sur l'avant (celle qui figure sur le mien est un rajout car elle n'y était plus!)

Dans les accessoires un peu spéciaux on retrouve le "beading stop" le "slitting cutter" couteau à refendre, un repose came et un fer pour les moulure de fenêtre.

Le repose came sert à maintenir une position droite du rabot lors d'usinage loin du bord.

Les fers sont nombreux. A ceux vendus d'origine on peut rajouter aussi les fer à canelures.

Il est intéressant de savoir que les fers du rabot à combinaison de Véritas qui a pris la relève s'adapte sur le Stanley 45 et inversement !

UTILISATION :

Les plus utilisées feuillures et rainures/languettes dans le sens du fil.
Quelques vidéos certaines que j'ai fait et une autre de Mickael de la chaîne "wood work shop breizh" (vous l'aurez compris un breton !)
youtube.com/wa...8FpBwM&t=3s
youtube.com/wa...8Oto&t=271s
youtube.com/wa...V6ttk&t=92s
youtube.com/wa...Wxn&index=9

Pour les rainures en travers fil :
youtube.com/wa...Wxn&index=5

Utilisation du slitting cutter : J'ai également essayé et franchement vraiment pour dépanner et encore !!! ce n'est vraiment pas top.
youtube.com/wa...Wxn&index=4

moulure et canelure :
youtube.com/wa...xn&index=10
youtube.com/wa...xn&index=11

DES LIENS :

Déjà le mode d'emploi :
hansbrunnertoo...nstructions.pdf

un lien sur un article très bien fait mais en anglais (comme la plus part!)
supertool.com/...leyBG/stan6.htm

Ici une vidéo de Roy Underhill sur les rabots à combinaison (la 11eme vidéo). (Merci Didier !)
pbs.org/woodwr...-2018-episodes/

Ici une vidéo (en anglais) présentant tous les rabots spéciaux :
youtube.com/wa...h?v=RR1uXPWp1a8

LES CLONES ET DESCENDANTS :

AVIS PERSONNEL :

GENIAL ! j'adores et je m'en sers très régulièrement. Le fait que véritas permette d'utiliser les fers neufs est rassurant et on trouve facilement des pièces encore.
Je pense me prendre un bouvet en bois un de ces jours pour comparer et compléter.

Publié Mis à jour

Partager

Bouvet à approfondir Goldenberg

1ère contribution !
Merci Olivier Vernhettes

La clé en laiton sur le dessus sert à régler la profondeur de la rainure
Les molettes et écrous en bois sur le coté règlent l'écartement de la rainure par rapport au bord de la pièce
Livré avec plusieurs fers de largeurs différentes, marque Goldenberg, Peugeot Frères et Mutzig-Framonnt
Le F gravé dessus correspond au prénom Fernand, l'arrière grand-père de ma femme.

Publié

Partager

Le stanley 79 et autres "rabbet plane"

Celui ci je l'ai connu très récemment et m'est vite devenu indispensable (bon l'avis est déjà donné!). En complément du 45 ou de tout autre rabot à rainure.

DESCRIPTION

Il fait partie de la famille des rabots à rainures mais pour les cotés de rainures.

Le 79 possède 2 lames et permet la finition (désépaissir) des rainures ou languette dans les deux sens (avantage ou inconvénient ?)

Il possède normalement (mais pas le mien !!! 😡) un guide de profondeur comme sur la première photo (photo de Francisco ).
Mais il est facile de s'en faire un en bois.
Le guide n'est pas non plus indispensable et sans, l'outil est très utile.

UTILISATION :

Comme déjà dit il est utilisé pour les finitions de rainure languette comme ici :
youtube.com/wa...h?v=QANk3y_mtzk
ou ici en français :
youtube.com/wa...Wljg-k&t=9s

tout simple quoi !

LES CLONES ET DESCENDANTS :

Dans le même genre nous retrouvons les Stanley 98 et 99
utilisables chacun dans un seul sens, 2 demi 79 quoi ! (du coup ça devrait être des stanley 39,5 ! 🤔)
youtube.com/wa...QcJ4&t=476s

La version record 2506 avec deux lames mais dans le sens de la hauteur. (un stanley 39,5 avec 2 lames ! 😵)
record-planes....e-rabbet-plane/

Les nouveaux :

Le guillaume de coté (tabernacle!) de veritas :
leevalley.com/...as?item=05P4401

Le woodriver (connaissais pas!) :
amazon.com/Woo...63c72a2a8065616

le Kunz 79 (pas foulé là!) :
highlandwoodwo...abbetplane.aspx

DES LIENS :

une vidéo qui les regroupe :
youtube.com/wa...h?v=uN-kE6ctthI

supertool.com/...yBG/stan0a.html

AVIS :

Je le trouve vraiment très utile mais sans avoir de comparaison avec les autres.

Commentaire de etiennedesthuilliers :

le guillaume a deux lame est difficile d'emploi car il nécessite de soulever l outil au retour ce qui déséquilibre le gestes j ai redonné le mien a un ami qui rêvait devant outil neuf dans sa boite d origine bon d 'époque
bien amicalement
l 'homme qui se méfie des retours en arrière

Publié Mis à jour

Partager

Les scies Henry Disston

AVIS :

Alors pourquoi ces scies ? parce que je viens de devenir l'heureux possesseurs de 2 d'entre elles et honnêtement ben ... ben j'ai dis heureux possesseur ! donc chu content! 😛

C'est vraiment de la super scie!
Pour l'histoire je cherchais des scies pour amener sur chantier et laisser mes "Thomas Flinn"à l'atelier (sinon dans le camion j'ai des stanley de gsb pas top!). J'ai acheté deux anciennes scies (dont une pénétrante) sur lbc pas mal mais bon. Les Disston j'en ai vu sur ebay mais aux states et les prix avec les frais de port ...!!!!
Et un jour par hasard, mise en ligne sur lbc de 2 annonces ! j'ai appelé dans la foulée ! (laissez pas passer çà!) une à 20 euros et l'autre à 50.

DESCRIPTION :

Bon là c'est particulier car il y en à plein donc je commencerai par donner le lien vers le site référence pour ces scies :

disstonianinstitute.com/

Maintenant avec çà ce qui serait le mieux ce serait d'identifier nos scie pour ceux qui en sont les "heureux possesseurs" !

Ma première scie est celle à 20 euros que j'ai reçu avec une lame en moins bon état.
Le "médaillon" indique une date de fabrication entre 1947 et 1953.
Sa taille est de 24 pouces (60cm). Le 10 sur la lame indique qu'elle possède 10 dents par pouce.
On distingue encore le marquage sur la lame on l'on peut lire que c'est le modèle D-8, sauf que normalement les D-8 ont 5 écrous sur la poignée et que celle là n'en a que 4 🤔

La lame avait un peu de rouille et elle a eu besoin d'un sacré affutage. Je l'ai affuté pour tronçonner avec un angle quasi neutre sur une première partie pour avoir une attaque douce et angle négatif pour plus d'agressivité là où on a le plus de force (vu dans les vidéos de Paul Sellers).

Ma seconde scie est d'une super qualité ! Pas de rouille et un léger affutage (à déligner).
Le "médaillon" indique une date de fabrication entre 1896 et 1917 !!!
10 dents par pouces et une longueur de 26 pouces (66cm). Je n'arrive pas à distinguer le marquage sur la lame mais je pense à une D8 également.
Bien meileure qualité de lame que la première pourtant plus récente mais sur les dernières années de production avant la vente de la marque la qualité avait baissée (même si toujours plus correct que les scies actuelles).

La scie de Simon Daniel Fitrzyk :

Disston 112, la version « skewback » de la 12. D’après la « brand screw, » (abusivement appelée « médaillon, ») (photo suivante,) fabriquée entre 1896 et 1917.
Poignée en pommier. J'ai retiré le vernis brunâtre original, qui couvrait d'ailleurs aussi les vis, et donné plusieurs couches d'huile de lin.
66 cm (26 pouces) de denture. La lame est très dure, et la lime dont je me suis servi pour le gros travail d’aiguisage est bien émoussée.

Publié Mis à jour

Partager

D'autres marques de scies

En cherchant des renseignements sur Disston, je suis tombé sur d'autres marques de qualité et d'autres dont vous me parlez en MP (merci à vous !!!!).

Je poste donc les liens de ce que je trouve au fur et à mesure.
Venez compléter par vos photos et modèle!

SPEAR AND JACKSON

AVIS :

Ben j'en attend 2 : un modèle 88 de 24" et 5TPI et une scie à dos de 12" et 14 TPI
Donc je vous dirais ça après !

LIEN :

gracesguide.co...ear_and_Jackson

ATKINS :

AVIS :

à vous de me dire !!

LIEN :

atkinssaws.blogspot.com/

Publié

Partager

Scies à chantourner

Oui parce que s'il existe des scies à chantourner électrique cela veut forcément dire que cela existe en manuel !

Donc voici ici un modèle que j'ai acquis qui est celui le plus fini que j'ai trouvé. Le bois est travaillé, il y a une soufflette pour évacuer la poussière et une plaque en laiton nominative.
Mes recherches sur le nom ne m'ont rien donné.

Scie destiné au chantournage de bois de placage ou de faible épaisseur.
J'ai essayé sur un morceau de mimosa de 35mm d'épaisseur ça passe mas je n'irai pas tenté avec un bois dur dans cette épaisseur!

Démonstration : (démonstration d'acquisition donc d'un gamin novice qui découvre son jouet !)

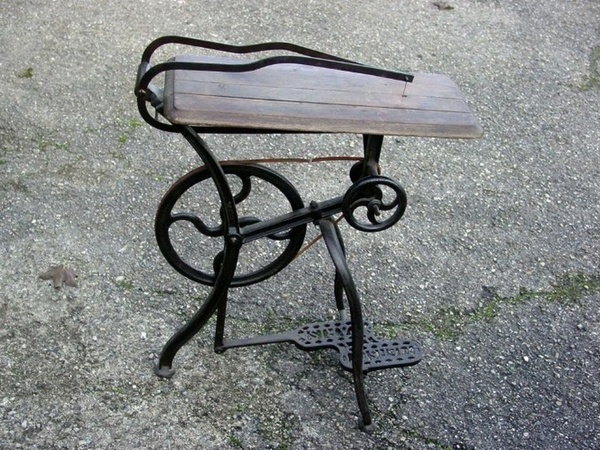

pour ceux qui comme moi penseraient à une utilisation au pied, on en parles dans le fil de discussion ici.

Pour les modèles à pied on trouve encore les modèles de la marque Tiersot

Publié

Partager

Boutiques dédiées

Publié

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

dependancesbois a publié le pas à pas "Outils à main un peu spéciaux (les miens, les votres, les notres !)".
il y a 17 jours
Lepetitlorrain
( Modifié )

Super idée

dependancesbois

Merci !

Vic66
( Modifié )

Belle initiative... à suivre😉

dependancesbois

Merci, je vais essayer de suivre aussi ! 😂

dependancesbois a publié l'article "Bouvet à approfondir Goldenberg".
il y a 15 jours
L'Ecorce du Sycomore
( Modifié )

Salut

Déjà, merci pour l'initiative, je trouve ça cool.
Si je peux me permettre une suggestion, je serais assez intéressé d'avoir un avis subjectif sur les rabots que tu présente. Par exemple: Le rabot est rapide à régler, efficace, précis, vibre trop... Car vu ton travail, j'ai l'impression qu'on peut te faire confiance! 😁

Sinon, pour le 45 (c'est presque le seul pour l'instant mais je précise pour quand il y en aura plus!), le 'stop beading' ne serait pas pour faire des moulures arrêtées? Je crois que le tarabiscot s'appelle hand beader en anglais mais je n'arrive pas à voir ce que tu décris sur la photo..

dependancesbois

Salut,
Bonne remarque, j'y pensais justement, que ce serait bien d'émettre un avis !
J'ai vu pas mal d'outil sur le site cité plus haut et certains qu'on ne voit plus et visiblement pour de bonnes raisons (ça vaut rien!) donc oui des avis seraient bien.
Pour le stop beading c'est la partie qui ressemble à une grande jauge de profondeur sous la poignée stanley. Je n'ai rien trouvé sur son utilisation.

L'Ecorce du Sycomore

J'ai l'impression que ça permet d'avoir un appui de profondeur jusqu'à après la lame, ce qui permet d’éviter d'avoir un petit décrocher sur la fin de moulure.

Je crois que c'est expliqué dans cette vidéo vers 3mn.
Après, je n'ai pas le rabot donc pas facile d'essayer! (mais il me tente depuis un moment ce petit 45!)

dependancesbois

L'Ecorce du Sycomore oui il en parle mais je vois pas trop son utilité! Mais ça me donne une piste pour essayer, ce sera plus parlant pour moi.
C'est un rabot qui est vraiment utile ! je ne le regrette absolument pas!

Bertrand Verdier

Cette pièce est également disponible sur le 50. Elle permet de faire une moulure (beading) en bord de plate-bande (faite en premier avec un fer droit du même rabot) et donc donne un appui sur la plate-bande afin de s'arrêter à la bonne profondeur. Je ne sais pas si c'est clair, il faudrait que je fouille mes pdf, j'ai la notice du 50 quelque part...

dependancesbois a publié l'article "Le stanley 79 et autres "rabbet plane"".
il y a 11 jours
dneis
( Modifié )

Le Lie-Nielson Edge plane dont tu donnes le lien est à rapprocher du Stanley No 95. Il n'est pas dédié aux rainures, mais plutôt aux bordures de planches.

dependancesbois

Oups ! 😬
Bien vu ! En plus c'est marqué que c'est une copie du Stanley 95 ! (Tiens d'ailleurs je le connaissais pas non plus ssui là ! Hop sur la liste !).
Merci Denis !

benjams
( Modifié )

Bonne idée ce pas a pas

Sacré casse-tête le "beading stop" hein ? Il me semble qu'en fait c'est un guide qui sert à moulurer un "beading" (pas sûr du mot français, flûte ?) au ras des angles. Par exemple au ras des assemblages rainures-languettes comme il est coutume de le faire sur les lambris. Je m'en suis servi pour des cadres, c'est assez technique et il faut pas mal d'équilibre

J'ai un stanley 140, un 112 et un 50 si ça intéresse je peux faire un résumé

dependancesbois

Oui faut vraiment que je teste le beading.
Carrément pour les résumés ! Ce serait cool.

dependancesbois a publié l'article "Les scies Henry Disston".
il y a 5 jours
benjams
( Modifié )

Sympa tes scies, dommage qu'il y a pas des tonnes d'egoines de qualité en france...

Par contre, je pense que tes deux scies sont à tronçonner à la base. En delignage on peut avoir des scies à débit bien plus importants. Une scie a deligner devrait avoir à mon avis 2 fois moins de dent, genre entre 6 et 4 tpi, sinon on avance pas du tout, avec ma S&J je fais du presque 1cm-5mm par coup en fonction du bois dans une planche de 20mm

dependancesbois

benjams juste avant de tomber sur les Disston J'ai acheté deux scies françaises dont une pénétrante et malheureusement y a pas photo sur la comparaison!!!

Effectivement, je pense que pour déligner il vaut mieux moins de dents (ma pax à déligner fait 6 et demi) mais pour les chantiers j'en avais besoin.
Maintenant je tronçonne beaucoup plus sur chantier que je ne déligne donc je verrai par la suite soit pour inverser les scies ou si je trouve une Disston ou une Spear et Jackson (ça peut être bien de voir la qualité de celles ci aussi!) avec moins de dents mais qui viennent pas des usa!

etiennedesthuilliers

je trouve curieux de retirer un vernis pour mettre de l huile de lin
mais si cela est fait pour servir ce n' est pas la bonne solution
tenu en main , il est rare de passer les manches a l' huile sauf pour les mats de cocagne
bien amicalement etienne

glaude
( Modifié )

dependancesbois
Bonjour Fred
Comment fais tu stp pour dater une scie Disston je possêde celle ci à 5 rivets, c'est une 5 dents et demie au pouce ainsi de celle ci qui n'est pas de cette marque
merci de ta réponse qui ne peut être que positive au regard de tes connaissances sans limite.
Après une telle flatterie, tu es obligé de répondre!!! question d'honneur

dependancesbois

Merci pour la flatterie ! mais mes connaissances sont très loin d'être sans limite! c'est d'ailleurs pour çà que je lance ce pas à pas ! pour en apprendre des autres ! 😜
Pour la Disston il semblerai d'après le médaillon que ce soit une fabrication entre 1950 et 1955.
Pou la spear et jackson je ne connais pas il faut que je cherche (et il faut que je m'en cherche aussi !)

glaude

sur le médaillon de la disston c'est écrit le nom et USA il est en métal et s'oxyde
merci pour cette réponse mais comment astu fait. Tu as trouvé un site spécialisé

dependancesbois
glaude

oui merci mais il va falloir que je prenne des cours d'anglais!

dependancesbois

glaude si tu l'ouvres sous Google il te fait la traduction.

glaude

OK merci

benjams

A part disston, il y a peu d'informations sur leur datation. Je pense que ta scie S&J est doit dater d'entre 1930 et 1950 au doigt mouillé

dependancesbois pour avoir moi aussi une S&J "spearior" c'est une très bonne scie. Avec un effet ressort bien plus prononcé que pour un des scie tout acier fondu fischer que j'ai, qui est tellement raide qu'elle plie facilement 😒

dependancesbois a publié l'article "D'autres marques de scies".
il y a 3 jours
dneis
( Modifié )

J'ai bien une Atkins, poignée en fruitier, lame amincie de 67cm
Mais lame bien piquée, et je ne m'en suis pas beaucoup servi, donc pas trop d'avis.
J'avais dû la trouver pour 15€ sur ebay.fr, de mémoire.

dependancesbois

Belle poignée, tu n'as pas essayer de la dérouiller ?

dneis

dependancesbois j'ai dû utiliser du papier abrasif. Seulement, la lame est bien piquée et je n'aime pas trop poncer près des dents... Je l'ai juste affûtée, je vais l'utiliser de nouveau et la remettre en service.

dependancesbois a publié l'article "Scies à chantourner".
il y a 2 jours
dependancesbois a publié l'article "Boutiques dédiées".
il y a 2 jours
redliner
( Modifié )

merci dependancesbois moi aussi j'y passe tout mon temps depuis deux jours , j' ai déjà prévu de passer commande pour plusieurs articles

Oak

C'est un pousse au crimes tu veux dire. Je garde les mains dans les poches pour ne pas craquer 😅

dependancesbois

Tu m'étonnes 😂!!!!!
Faut surtout faire le point entre le nécessaire et l'envie pour pas se ruiner et tomber dans la collection ! 😬

dependancesbois

Oak pareil mes mains restent dans mes poches mais elles sont percées ! 😜

Oak
( Modifié )

dependancesbois c'est ça.

J'ai repéré Ce hand router

Et peut-être un numéro 7 pour compléter mon jeu.

Le soucis c'est que ça me prends de la place et que je m'en sert pas au quotidien. Quoique le handrouter quand tu l'as il doit sortir souvent du tiroir.

Au quotidien j'utilise le super guillaume de paume Dictum, le numéro 5 (mon préféré 🤩) et un 4 1/2. Le reste ne sort jamais.

redliner
( Modifié )

C est vrai il y a de bel engins on aimerait tout avoir.

L'Ecorce du Sycomore

Oak rhooo. Le vilain site que tu viens de nous partager... Je l'avais jamais trouvé celui la. Il est plutôt honnête dans ses tarifs en plus. (à part sur le 164 LN je trouve)

Oak

L'Ecorce du Sycomore c'est pas moi monsieur 🥺 c'est dependancesbois qu'a cafter une info de redliner 👈🏼🤭

dependancesbois

Oak Désolé !!!! j'recommencera !!!!
mais c'est la faute à redliner !!!!!!

redliner

dependancesbois bon les autres boutiques je l ai garderais pour moi si vous en
vouler pas

Oak

redliner 👀 euuuuuuh.

benjams

La vache il faut savoir garder la tête froide quand on lit ce pas à pas 😅

dependancesbois

redliner ouais mais non envois quand même !

Connectez-vous pour ajouter un commentaire.
1 016 vues
40 commentaires

Publications associées

0 question
0 plan
0 processus
0 fournisseur
0 école
Autres pas à pas de dependancesbois
Voir aussi
Table des matières
