Bonjour
Vous pouvez également calculer votre escalier en utilisant le site zhitov.
Malgré une traduction française plus qu'approximative, elle permet le calcul paramétrique d'escaliers en bois de diverses formes (droit, U, double quart tournant, etc).
C'est très facile à utiliser.
GB83
Bonjour,
J'apprécie tous vos commentaires, effectivement je n'attendais pas de chatGPT une réponse correcte car je n'ai pas dit sur quoi serait fixé la muralière ni à quoi elle servirait.
Avant j'avais regardé des tutos sur internet et on voit de tout. Le mieux c'est les corbeaux d'autres disent on perce au milieu de la muralière d'autres percent en quinconce (1/3 en bas, 1/3 en haut) enfin certains percent au tiers bas.
Dans mon cas la muralière est destinée à supporter les solives d'une mezzanine de 5mx5m (portée) pour une zone de stockage de faible poids (il y a environ 1m entre la toiture et le plancher de la mezzanine).
De plus la muralière sera fixée sur une poutre en béton armée de 600 mm de haut par 300mm de large (en dessous c'est du placo donc poser des corbeaux sur du placo il ne faut pas y penser). le bas de la muralière sera à environ 50 mm du bas de la poutre.
D'après ce que j'ai compris les corbeaux sont l'idéal car on préserve la hauteur totale de la muralière qui travaille en compression au niveau des fixations. Dans mon cas c'est donc impossible.
Pour moi il faut trouver un compromis entre garder une hauteur utile suffisante aux points de fixation sans fragiliser le support par un perçage trop près du bord inférieur.
De l'autre côté la muralière sera fixée sur des parpaings peut être que la réponse à la hauteur du perçage sera différente.
GB83
Bonjour
J'ai fait ça pour ma pergola photovoltaïque mais avec 2 bastaings de 145x70 et un chevron de 70x70 au milieu du coup ça fait des poteaux de 210x145.
C'est beaucoup plus simple à gérer que des poteaux de 150x150 tout fendus et vrillés qu'on trouve en GSB.
J'ai fait un pas à pas sur la réalisation de cette pergola
GB83
Bonjour

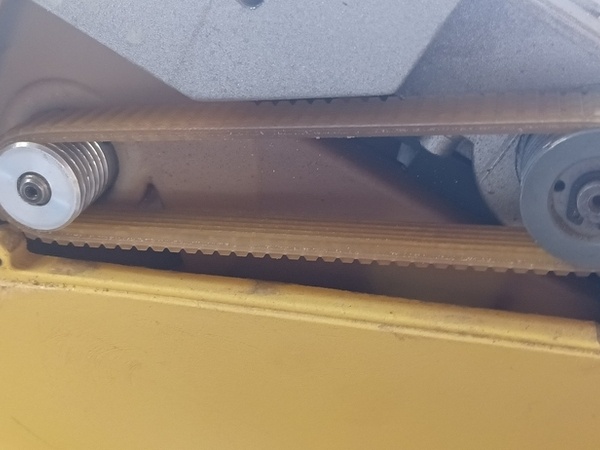

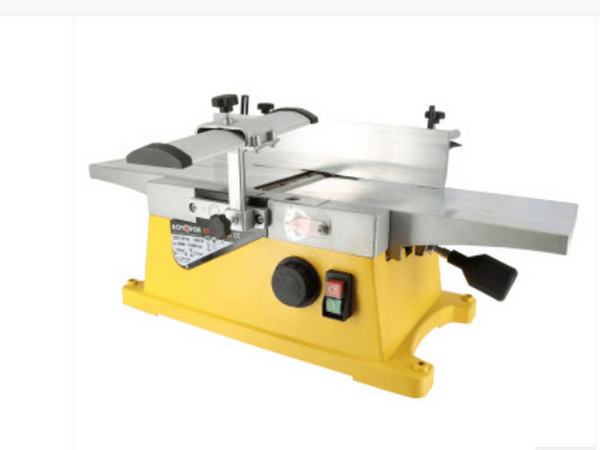

Je reviens sur ma question car j'ai réussi à réparer ma dégauchisseuse.

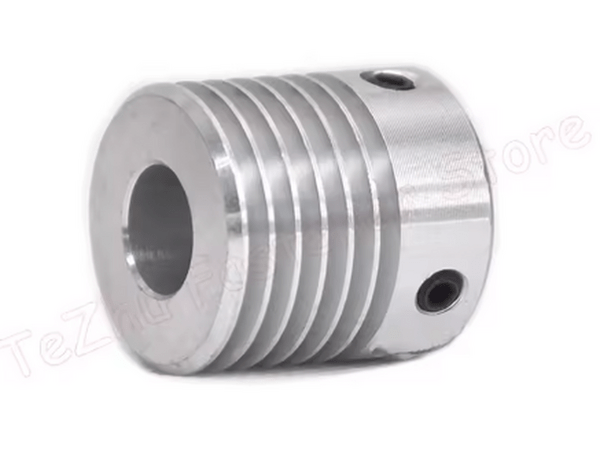

J'ai d'abord trouvé une poulie sur un site asiatique
En fait j'en ai acheté 2 au cas où(environ de 7€ avec la livraison)
Evidement l'alésage intérieur ne correspondait pas (6mm) alors que l'axe est de 12 mm et se termine par un filetage de 7mm. De plus la poulie est trop longue: elle bute dans le carter et désaxe la courroie.
J'ai essayé de créer un taraudage de 7 mm mais je n'ai pas réussi car à priori le filetage de l'axe n'est pas millimétrique.
Au final j'ai fait un filetage de 8 pour pouvoir au moins l'enfoncer sur l'axe et la bloquer avec les 2 vis fournies, mais pour pouvoir réaxer la courroie j'ai été obligé de créer un alésage dans la partie lisse de 12 mm sur 1 cm.
C'était encore trop désaxé du coup chez limé 5mm de la partie lisse et j'ai réussi à enfoncé en force la poulie sur l'axe: elle est comme sertie (mais impossible de mettre les vis de blocage)
Un premier test à vide m'a rassuré sur le fait que la courroie transmet bien le mouvement.
Après nettoyage et affutage des couteaux j'ai pu remonté le tout et constaté qu'elle fonctionne à nouveau parfaitement.
Une réparation comme ça à 7€ ça tient du miracle.
GB83
Bonjour
Utiliser du bois massif ou du lamellé collé permet de ne pas avoir à se préoccuper des chants comme avec de l'aggloméré feuille décor qu'on trouve en GSB, c'est mieux pour un premier projet.
Si j'ai bien compris le projet, le bois serait découpé aux bonnes dimensions en GSB donc il vaut mieux avoir simulé les assemblages avant la découpe.
Pour un assemblage uniquement en lamello, il faudra commencer par assembler le plateau intermédiaire et le fond avant d'assembler les plateaux bas et haut.
Le lamello s'utilise avec du collage car il n'est pas suffisamment solide, généralement ce type de meuble s'assemble avec des tourillons ou des dominos (festool) et éventuellement des vis d'assemblage ou des connecteurs.
Tout dépend si on désire le meuble démontable ou pas.
GB83
Bonjour,
Oui Festool c'est très bien et très cher. Il y a d'autres scies plongeantes moins onéreuses pour commencer mais chacun fait en fonction de ses moyens et de ses besoins.
Personnellement je trouve ma TS 55 un peu limitée en délignage de bois massif de plus de 40mm (déclenchement de la protection thermique).
Pour le logiciel, le plus utilisé est SketchUp (il est encore possible de s'en procurer d'anciennes versions (2017) gratuitement) mais là encore il y en a d'autres. J'utilise de temps en temps PconPlanner (gratuit également) qui permet de charger des modèles 3D de tous horizons et de les exporter en SketchUp 2017.
GB83
Bonjour

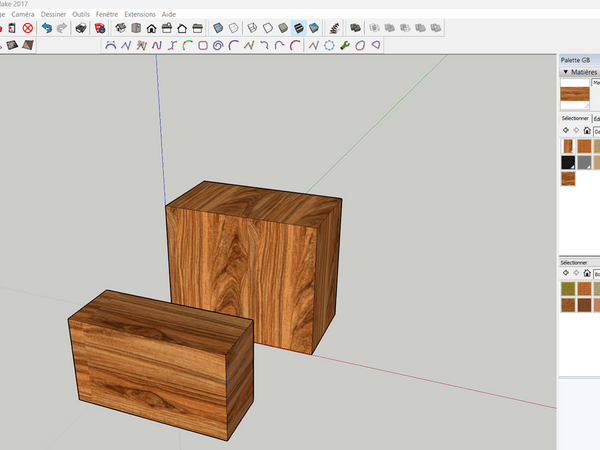

Il est possible de faire une rotation de la texture en faisant un clic droit sur l'élément dans le menu dynamique apparait "texture", il y a ensuite un bouton position permettant de décaler ou tourner la texture
GB83
Bonjour,

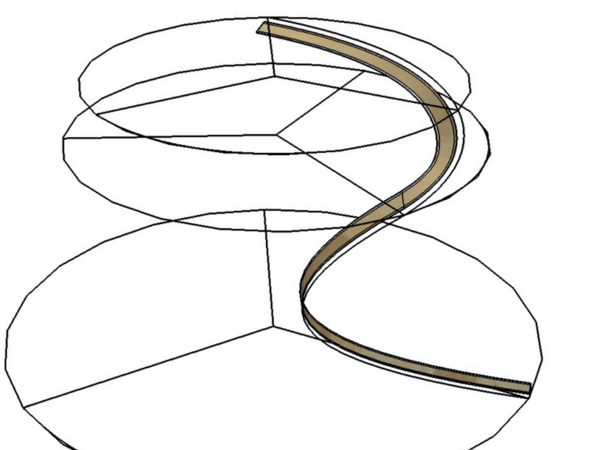

Ci joint un exemple de modèle SketchUp en utilisant le plugin BZ-Toolbar pour créer des courbes complexes
On crée des cercles à différentes hauteurs qu'on fractionne en 3 arcs de 120 degrés
On rejoint les extrémités des arcs par des courbes de Bézier.
On utilise l'outil "suivez moi" pour créer le volume à partir de la section du pied.
Malheureusement ce type de modèle est difficilement exploitable pour entamer la réalisation.
GB83
Bonjour,
Dans ma formation, pour cintrer du bois massif on avait plongé l'élément dans l'eau plusieurs heures puis passé le côté à cintrer au chalumeau (sans bruler le bois). En répétant l'opération plusieurs fois on obtenait le cintrage désiré.
Je ne sais pas si ça peut marcher avec du lamellé collé.
GB83
Bonjour,
Pour faire fonctionner une machine triphasée en monophasée, il y a la possibilité d'utiliser un variateur de fréquence qui en entrée à besoin du 230V (variateur de type AT2).
Par contre, je ne sais pas s'il en existe pour des puissances de l'ordre de 5KW et quelle puissance on obtient en sortie.
ça ne résout pas le problème de trouver la rabot/dégau.
GB83
Bonjour,

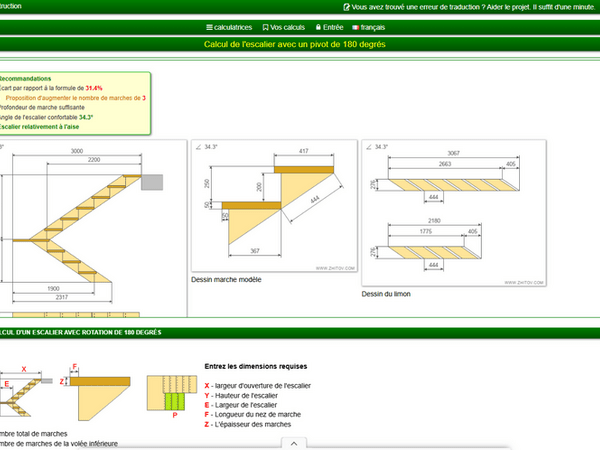

Je ne suis pas du tout spécialiste d'escalier mais pour configurer le mien j'ai utilisé le site en ligne ZHITOV qui propose des calculs liés au bâtiment .
Pour le fun j'ai rentré vos données ça donne le résultat ci joint (il n'y a pas de balancement).
Ce qui a motivé mon intrusion sur votre sujet c'est le résultat que vous obtenez: même si la formule de Blondel est respectée, un giron de 22 cm n'est pas du tout confortable (à part si on chausse du 35).
Pour ma part, j'avais réglé le calcul avec un giron de 27 cm et je trouve même que c'est limite, un giron de 29 cm aurait été plus agréable, surtout que pour les marches tournantes même balancées le giron réel est plus faible.
GB83
Bonjour,
On nous a appris en école d'ébénisterie que le bois brut de scierie ne se contraignait pas il faut juste l'entreposer dans un milieu non humide (13% d'humidité pour le bois sec) avec des cales entre les planches ou feuillets.
C'est au moment du corroyage (dégauchissage, rabotage) lorsque qu'on lui donne les dimensions finies avant assemblage qu'il faut le mettre sous contrainte afin d'éviter qu'il se gauchisse.
GB83
