J'ai calculer avec le module Poutr:
pour un entraxe de 500mm il te faut des solives 70x90
pour des solives 70x80 entraxe de 350
pour des solives 60x80 entraxe de 300
appui de 15cm sur chaque bois
bois type resineux C18
Jai mis 150kg de charge permanente et 100kg de charge temporaire
ci joint les 3 calculs, pour moi pas besoin de bureau d 'etude. Attention au niveau des resitances au feu avec les HEA
pour la derniere question une section de 100x100 permet un entraxe de 1m sauf que cette fois c'est ton OSB qui va plier avec un tel entraxe donc aucun interet
Ma reponse qui n'engage que moi et qui est le fruit de mon experience:
-1 Il faut savoir que la bande de resilience est conseillée mais pas du tout imposée par le DTU , il y a les jusqu'auboutiste qui bientôt poseront les lames sur des coussins d'airs, pour moi si tu met juste une bande de resilience tu est déjà plus que parfait dans ta réalisation , donc pas de calles plastiques!
-2 les coupes en about (jeu 3mm) ne sont pas si moches , pas besoin d'en parler au client tu va tendre la joue pour rien, on suit le DTU c'est lui le patron
-3 traitement de coup type "gel cut" ca suffit largement
-4 j'ai deux choses à dire:
-même si on voit partout des petites dalles(voir parpaing) + des plots plastiques sur un TERRAIN NATURELc'est une hérésie,je le repete 100x à mes clients et sur les forums la seule facon viable c'est fondation beton pannes et lambourdes ci joint image, sinon je ne donne pas plus de 5 ans à votre terrasse , elle se deformera
Les plots plastique ca ne marche que sur une terrasse betonnée
-l'eau va sévacuer pas de graviers ou autre c'est inutile
-5 Vis inox + cheville plastique
-6 J'utilise des goujons d'ancrages M12 si on est sur une ceinture béton sinon plots beton et pannes comme parler au point 4
D'experience, j'ai souvent vu des volets avec des jours entre des lames(ou l'on voit la languette souvent mal ou non peinte) et jamais vu de volets eclatés par dilatation.
La languette de chaque lame a en general du jeu et pour le coup si dilatation il y a, la languette encaisse une partie.
Mes premiers volets je mettais les fameux jeux recommandés, je precise que j'achete les lames toutes faites en GSB (sapin ou palapi) elles ne sont jamais seche quand on les achete , j'ai donc changé mon fusil d'épaule, maintenant je sert toutes mes lames avec des dormants et je visse tout cela ( j'y met meme des tiges filetées interieures) et jamais je n'ai eu de soucis.
Je sais que ca va faire tousser les puristes , mais l'experience prime à la théorie.
Moi je crois que le rabotage à la main est devenu du fetichisme. Et donc les fabricants surfent sur cette tendance. Mais la menuiserie est bien plus que cela...
D'ailleurs une belle création résume le phénomène La lanière de cuir et sont rabot
bonjour,
pour repondre il nous faudrait plus de details, poids au m² de la toiture, angle de la toiture , savoir si il y a une charge de segond oeuvre (isolation ba13), connaitre ta region et ton altitude.
à partir de 6m de portée on passe dans une zone critique ou il est bon de s'interroger sur l'utilisation de de bois lamellé collé.
A vu de nez 300x100 ca me parrait aussi trop leger si c'est de la tuile...
Une ferme au milieu est une très bonne idée
Je fais comme cela pour les clotures, les treilles etc...
Poteau classe 4 , badigonner la partie imergée avec du vernis bitumeux, et un petit drain dans le fond de la fouille 30x30 pour laisser evacuer l'eau.

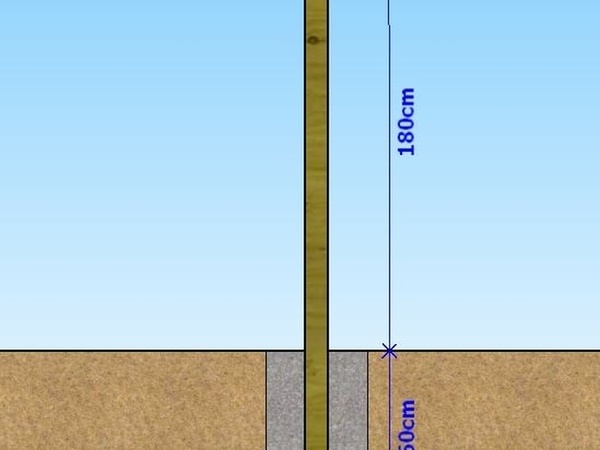

Ci joint l'image, si c'est bien fait tu est tranquille 20ans et c'est solide

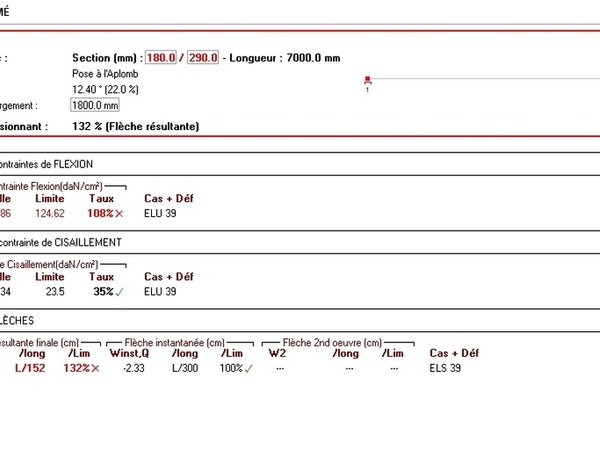

J'ai fait le calcul via le logiciel Poutr comme si c'etait une panne lambda avec les données et effectivement tu es trop juste.
Néanmoins c'est une panne faitière , et comme dit sylvainlefrancomtois tu peux tricher avec les chevrons et mettre des jambes de forces qui raccourcierai un peu la portée.
Ci joint le resultat.
La seule solution viable , c'est des plots bétons , sur lesquels se posent des madriers 220x68 ,

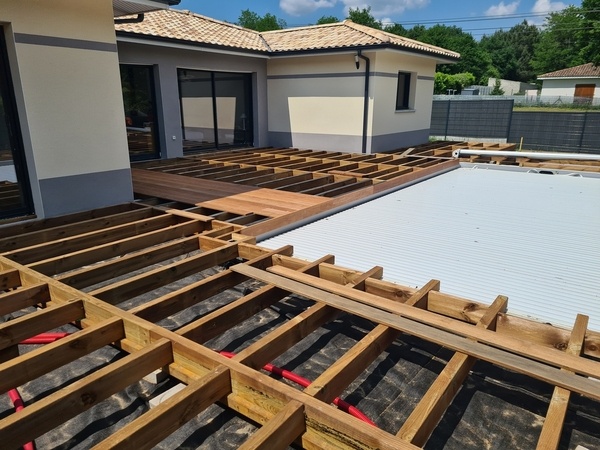

sur lesquels viennent se poser des basting 145x68 soutenus par des tasseaux 75x45 vissés tout les 0.50 , ci joint une image de ma dernière terrasse.
Sur les murs, une planche 220x45 fixé avec des M12 si t'es dans du dur , sinon plots bétons aussi.
10 ans que je fais comme cela , je n'ai jamais eu de retour négatif.

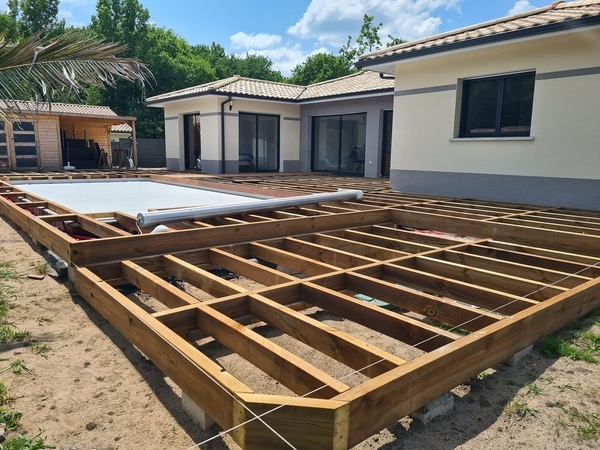

Ci joint une image de mon chantier.
