Si je me lançais dans cette aventure, je commencerais à creuser le centre avec mon compas pour défonceuse, sans le pivot. Comme cela le réglage de la profondeur resterait bon.
Puis je collerais au double face une cale de 1 cm avec le trou pour le pivot du compas.
Je défoncerais le creux avec le compas jusqu'au départ du chanfrein.

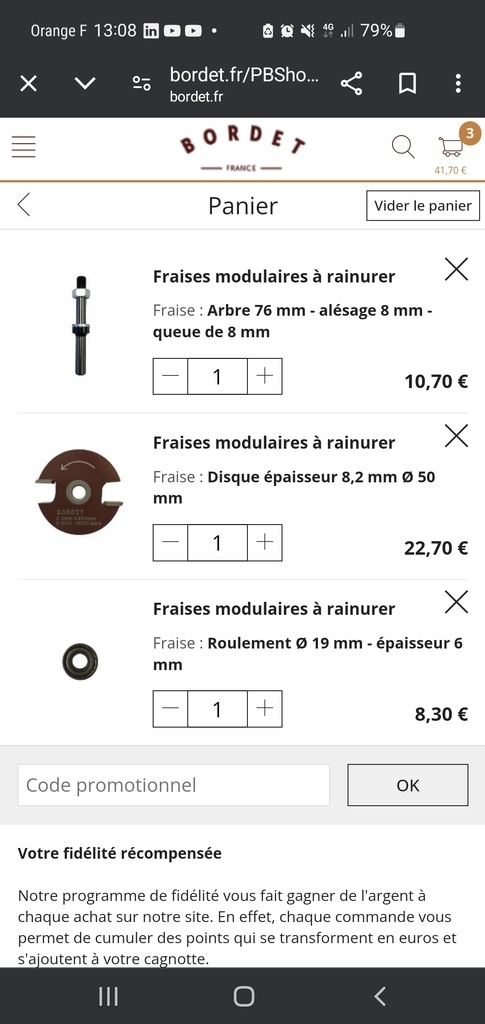

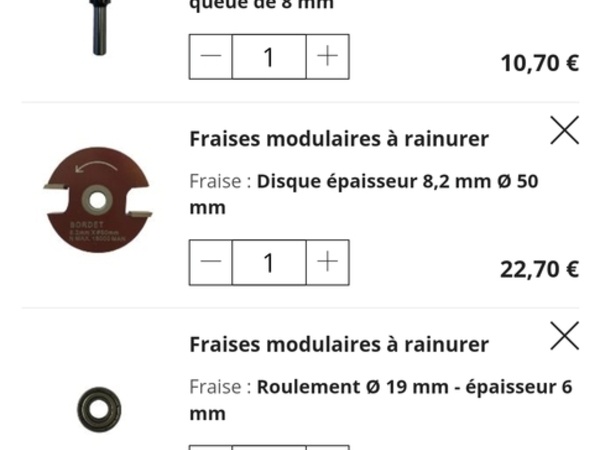

Pour le chanfrein, je regarderais du côté des fraises à plates-bandes.
Pour le diamètre exter, un afleurage du champ au compas.
Et voilà
NB :

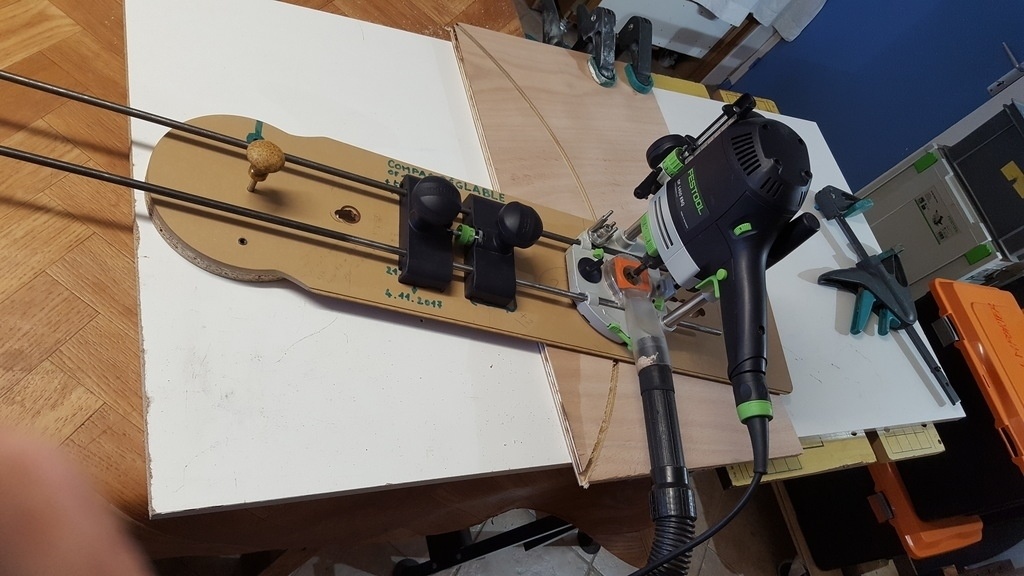

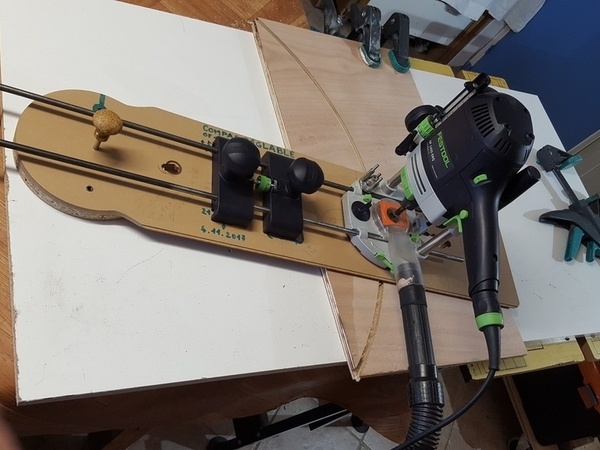

Si tu n'as pas de compas pour la défonceuse, il y a des tas d'exemples sur le site. C'est très pratique et cela te re-servira.
Le plateau à l'air plus épais que 18 mm sur la photo.
Peut-être qu'une "torsion box" serait plus épaisse tout en étant plus légère.
Les charnières et leur fixation solide sont la clé du succès.
Sur la photo, elles sont bien dissimulées, à moins que les bandes sombres soient une charnière à piano :
torbel.fr/blog...-charniere-n112
Beau challenge.
Bonjour
Si les vis ont été collées au frein filet, tu peux essayer de chauffer avec un décapeur à air chaud.
S'il s'agit de la table d'entrée, c'est peut-être normal qu'il n'y ait pas de réglage au niveau de la charnière. Avec le réglage à l'avant tu règles le parallélisme, et avec la glissière tu ajustes la hauteur.
Quel est le défaut que tu veux corriger ?
Bonjour Axel,
Pour commencer, j'ai du mal à comprendre comment tu passes d'une position à l'autre ?
On dirait qu'il faut pivoter et se déplacer dans la glissière en même temps.
As-tu des représentations intermédiaires ?
En supposant que les pivots sur coulisses se synchronisent bien et que rien ne vrille, as-tu prévu une assistance (contrepoids, vérins ou ta femme) pour soulever le bazar.
Vu la taille des tiroirs, remplis de vis et d'outils, tu vas vite avoir plusieurs dizaines de kilos !
Et puis il faudrait prévoir un système pour bien sécuriser en position verticale, histoire que des gamins pleins d'imagination, se prennent pas le matos sur la casquette.
Pour finir sur une note positive, je trouve ta conception intéressante car elle semble permettre de laisser les machines montées, histoire de pas tout dérégler quand tu pars casser la croûte.
A mon humble avis, il vaudrait mieux inverser et faire monter le plateau
Bon courage pour la suite.
