Boris Beaulant  (Zeloko)

Bonjour,

Oui, c'est un paramètre global à SketchUp. Mais tu peux aussi le configurer depuis OpenCutList.

Clique sur l'onglet Paramètres en bas de la fenêtre OCL ou va dans le panneau Infos sur le modèle, onglet Unités de SketchUp.

+

De là, dans la fiche de débit ou dans l'export, il n'y aura plus le "mm" ou le ,00.

Si qu'on peut !

Il faut que tes éléments de quincaillerie soient avec une matière du type Accessoire.
Et ensuite dans les propriétés de la pièce, tu vas dans l'onglet spécifique pour les quincailleries et tu y trouveras le champs Prix.

D'ailleurs ce champs reprend la même valeur que le champ Price qui est dans le panneau natif "Info sur l'entité" de SketchUp.

+

Il s'agira du prix à la pièce et cette pièce peut représente run lot.
Exemple ici 2 coulisses (= 2 unités) et le prix c'est celui du lot (= la paire = la pièce)

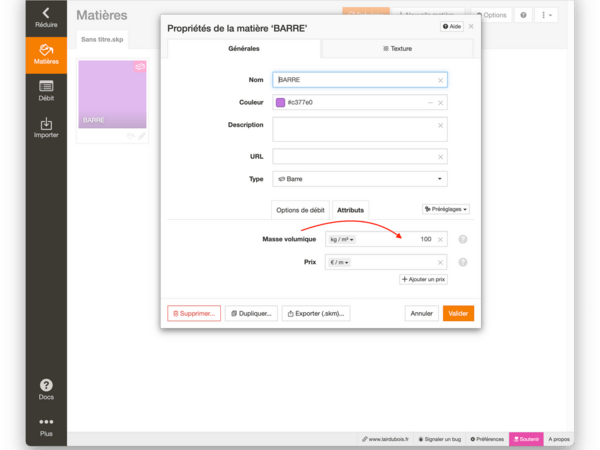

Les prix sur les autres types de matières sont des prix volumiques. Ce qui ne peut pas s'appliquer sur une quincaillerie. Ca ne se paie pas en €/m3 . C'est donc sur chaque pièce que se défini le prix indépendamment de sa forme et son volume.

Le type de matière Accessoire sert juste à traiter les pièces sans compter leur dimensions.

Il ne m'avait pas encore demandé de mettre du code :)
Je n'ai pas activé toutes les balises Markdown pour éviter trop d'effets indésirables.

Je viens d'ajouter la balise de code avec les 3 `.

print "Salut le monde"
if hightech
 lowtech()
end

Le plus simple me semble d'utiliser la matière Panneau et pour s'éviter des calculs de division saisir le tarif à en €/unité.

Exemple, si j'ai un plan de 650mm de large qui à 10 €/m.

Tu crée un panneau de taille standard de 5m x 650mm (exemple)

+

Et tu y mets le tarif de 10€ x 5m → 50€ en choisissant €/unité.

+

Après, peut-être qu'on peut imaginer ajouter €/m sur les matières panneaux et que ça fait tout seul le calcul en considérant cette valeur sur la longueur ...
Mais est-ce que ça sera clair pour tout le monde ... ?

Bonjour,

Oui, c'est tout à fait possible.
Pour ça, il te suffit de configurer des surcotes dans les propriétés de ta matière panneau.

+

Et ainsi tu auras une colonne Débit qui ajoutera la surcote à la dimension Capable.

+

Sans donner ou avoir un avis tranché sur d'autres logiciels, voici les avantages que j'ai à utiliser SketchUp + OpenCutList, hors de l'effet, je l'utilise parce que tout le monde l'utilise.

SketchUp

Les plus

• Coût = 319€/an (ce qui au prix des logiciels des métiers du bois représente des clopinettes)
• Conception, Modélisation (SketchUp) et Présentation 2D PDF au client (Layout) avec le même produit
• Dessin de l'environnement et du projet avec la même fluidité
• La 3D peut facilement être envoyée sur un smartphone pour discuter de détails sur le chantier avec le client sans sortir l'ordi
• Y a même la réalité augmentée si tu veux pousser le délire.

Les moins

• Gère pas très bien la courbe
• Non paramétrique (si tenté que ça soit vraiment plus rapide de l'avoir)

OpenCutList (devis et prod)

Les plus

• Coût = ta générosité.
• Intégré à SketchUp ... tout au même endroit et à jour dans les modifications du modèle.
• Fiche de débit (avec filtre et tri)
• Calepinage barre et panneau

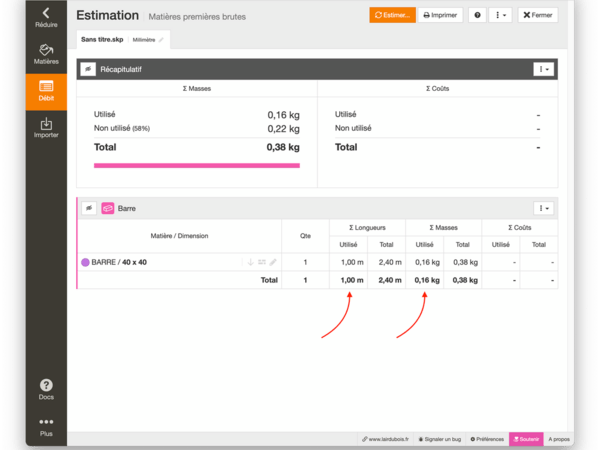

• Estimation fine du coût matière + accessoires

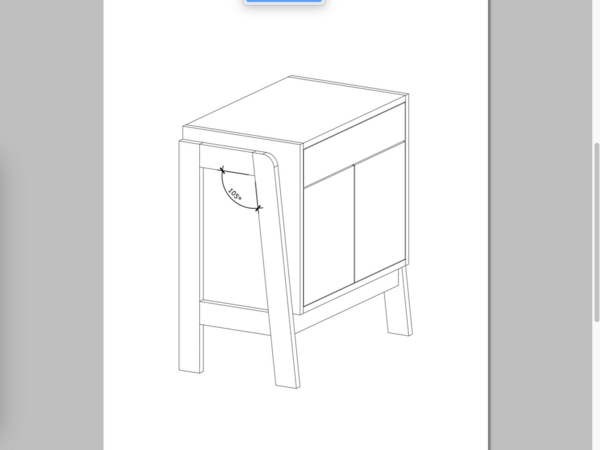

• Sortie de dessins de tout ou portion du projet en 3D filaire éclatée ou non avec numéros des pièces. (Idéal pour repérage, fab ou montage)
• Exportation vers Excel ou autre
• Impression d'étiquettes
• Gestion du placage des chants droits
• Gestion du placage de surface
• Comptage des pièces de quincaillerie (avec mise en lot. ex "par boîte de 80")

Les moins

• Ca ne fait pas le café

Sinon, pour sortir des classiques SketchUp ou Fusion, je vois un bel avenir à

C'est un mixe très intéressant entre la simplicité de SketchUp et la profondeur (voir le paramétrique) de F360 et autres SolidWorks sans toute la lourdeur de l'industrie.

Pour l'instant, à part placer la référence dans le nom, il n'y a pas de champs prévu pour ça.

Peut-être serait-il envisageable d'ajouter une sorte de champ "description". Mais les matière n'étant affichées que par des images, il n'y aurait pas trop de place pour avoir accès à cette description dans l'onglet Matières

On peut imaginer un truc comme ça ?

+

Bonjour Adrien,

Merci d'apprécier OpenCutList

Il n'y a volontairement aucun paramètre pour multiplier virtuellement les quantités.
Ceci afin qu'OCL reste au maximum dans la logique simple de compter ce qui est visible dans le modèle.

Tu as donc bien la bonne façons de faire : dupliquer les "modules" dans le modèle.

Avec l'outil "Déplacer" c'est 2 cliques. Et si tu combines ça avec le "x" que tu peux tapper ensuite, tu as en 2 secondes le nombre d'éléments voulus sur la scène.
Et étant donné que tout est composant, ça ne va pas vraiment alourdir le modèle.

Il reste l’option de les faire

Celle-ci précisément, tu pourras la trouver sur le Shaper Hub sous le nom de Cam Clamp

hub.shapertool...e0111288e8586e1

Initialement, le badge PRO avait été mis en place pour indiquer que l'on pratique le travail du bois dans le cadre d'une activité commerciale. Ceci n'impliquait pas directement un jugement de compétence.

Mais il est certain que chacun va avoir sa propre lecture de ce que veut dire "PRO"

Salut,

Il n'y a rien de prévu pour ça.

Pour le moment, il faut que tu bidouilles en faisant, par exemple, une grosse pièce qui contient toutes tes façades.

Salut,

C'est surement le nouveau nom d'une machine équivalente à la MiniMax C26 Genius que j'avais à mes débuts :

Peut-être trouveras-tu plus de détails avec ce nom.

Bonjour Bernard,

Le seul endroit où tu pourras mettre des PDF c'est dans la rubrique Plans.

Hmm, en effet.
Surement un problème dans la feuille de style. Faut que je regarde ça.

Hmm, après vérification, c'est bien un problème de feuille de style qui ne peut plus être généré.
Un composant (nodejs) a été mis à jour sur le serveur et n'est plus compatible avec le code que j'avais écrit. Faut que je creuse pour trouver une solution à ça ...

✔ Le problème devrait être résolu.

Salut,

En effet OpenCutList ne gère pas ce type de calepinage.

L'alternative bidouille que je vois serait de réinverser la chose.

• Tu dessines des panneaux de la taille de ce que se vend
• Tu les agences comme tu veux en débordant de la zone quelconque à remplir
• Tu utilises l'extension Curic Face Knife pour découper tout ça à la taille de la zone

Et de là, tu as donc de dessiné des panneaux entiers et des morceau. Tu peux alors demander à OpenCutList de faire son calepinage avec ça pour réduire la liste de pièces à un nombre de panneaux standards.

Ce que ça ne fait pas bien entendu, c'est du nesting. (Si tu as des pièces non rectangles, OCL les traitera quand même comme des rectangles).

Le calepinage comme tu le souhaites n'est pas une chose si banale à calculer. Il lui faut d'ailleurs d'autres paramètres, comme le point de départ de la répétition et le motif de répétition. Et si ça ne démarre pas parallèle à un bord de la zone, le nombres de solutions à évaluer est finalement quasiment infini et donc le temps de calcul aussi.

Sinon, y a peut-être ça.
