Pour faire suite aux autres commentaires, l'autre chose non maitrisable c'est le nombre de personnes qui un jour auront la lubie de monter a 10 dessus en soirée arrosée, ca ne sera peut_etre pas toi , ni ta famille , mais qui sait , un jour le bien sera vendu , loué prêté?
Pour faire suite à une autre question sur ce sujet, fuyez de tels ouvrages, même Bouygues , Eiffage et Consors se bouffent la grenouille sur des histoires de balcons qui s'ecroulent parceque 20 ans apres 10 gugus ont decider de faire les fous sur un balcon.
Ce n'est pas infaisable, mais tellement risqué ...
J'ai eu l'occasion de poser un tel escalier, en fait il faut prevoir de le monter en 3 blocs distincts dejà assemblés que l'on empilais. Ce doit être prevu dès la conception, si ce n'est pas le cas essayer de modifier à l'atelier. Les 3 blocs vont être assez lourds , il faut être plusieurs. Vous pouvez essayer en 2 blocs aussi.
J'ai dabords posé le bloc du haut soutenu par des etais, puis celui du milieu et enfin le bas.
Bon courage.
Je vais vous donner mon avis perso qui n'engage que moi:
Je refuse systematiquement toutes structures suspendues ainsi, même si c'est validé par un architecte. Il y a trop d'exemples de balcons deficients qui s'ecroulent parceque l'usure et le pourrisement des éléments fini par l'emporter.
Même en maitrisant tout les rouages, on ne maitrise pas l'inconscience des personnes qui s'aglutinent un jour à 10 sur l'ouvrage et le responsable sera celui qui a fabriquer le balcon.La seule solution c'est des poteaux. Ci joint en photo un exemple parmi tant d'autres d'un balcon en console qui c'est ecroulé. Si vous le pouvez mettez des poteaux
J'ai calculer avec le module Poutr:
pour un entraxe de 500mm il te faut des solives 70x90
pour des solives 70x80 entraxe de 350
pour des solives 60x80 entraxe de 300
appui de 15cm sur chaque bois
bois type resineux C18
Jai mis 150kg de charge permanente et 100kg de charge temporaire
ci joint les 3 calculs, pour moi pas besoin de bureau d 'etude. Attention au niveau des resitances au feu avec les HEA
pour la derniere question une section de 100x100 permet un entraxe de 1m sauf que cette fois c'est ton OSB qui va plier avec un tel entraxe donc aucun interet
Ma reponse qui n'engage que moi et qui est le fruit de mon experience:
-1 Il faut savoir que la bande de resilience est conseillée mais pas du tout imposée par le DTU , il y a les jusqu'auboutiste qui bientôt poseront les lames sur des coussins d'airs, pour moi si tu met juste une bande de resilience tu est déjà plus que parfait dans ta réalisation , donc pas de calles plastiques!
-2 les coupes en about (jeu 3mm) ne sont pas si moches , pas besoin d'en parler au client tu va tendre la joue pour rien, on suit le DTU c'est lui le patron

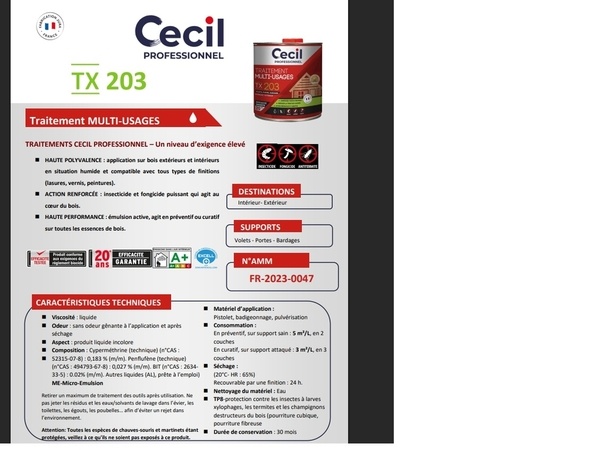

-3 traitement de coup type "gel cut" ca suffit largement
-4 j'ai deux choses à dire:
-même si on voit partout des petites dalles(voir parpaing) + des plots plastiques sur un TERRAIN NATURELc'est une hérésie,je le repete 100x à mes clients et sur les forums la seule facon viable c'est fondation beton pannes et lambourdes ci joint image, sinon je ne donne pas plus de 5 ans à votre terrasse , elle se deformera
Les plots plastique ca ne marche que sur une terrasse betonnée
-l'eau va sévacuer pas de graviers ou autre c'est inutile
-5 Vis inox + cheville plastique
-6 J'utilise des goujons d'ancrages M12 si on est sur une ceinture béton sinon plots beton et pannes comme parler au point 4
D'experience, j'ai souvent vu des volets avec des jours entre des lames(ou l'on voit la languette souvent mal ou non peinte) et jamais vu de volets eclatés par dilatation.
La languette de chaque lame a en general du jeu et pour le coup si dilatation il y a, la languette encaisse une partie.
Mes premiers volets je mettais les fameux jeux recommandés, je precise que j'achete les lames toutes faites en GSB (sapin ou palapi) elles ne sont jamais seche quand on les achete , j'ai donc changé mon fusil d'épaule, maintenant je sert toutes mes lames avec des dormants et je visse tout cela ( j'y met meme des tiges filetées interieures) et jamais je n'ai eu de soucis.
Je sais que ca va faire tousser les puristes , mais l'experience prime à la théorie.
Moi je crois que le rabotage à la main est devenu du fetichisme. Et donc les fabricants surfent sur cette tendance. Mais la menuiserie est bien plus que cela...
D'ailleurs une belle création résume le phénomène La lanière de cuir et sont rabot
