J'ai eu la même idée un jour, j'ai donc fait des gabarits,coupé mes liens droits à 45° et au montage c'était la catastrophe.
Je me suis donc dis que finalement que la tradition n'est pas que du folklore ...
En fait j'ai surtout réalisé que les bois de charpente que nous usinons ne sont pas parfait même si aujourd'hui nous avons des bois bien calibré. Sur un assemblage d'angle le moindre demi millimètre d'erreur se compte en centimètre au bout de la pièce.
Je te conseille donc d'acheter toutes tes pièces de bois et de les présenter par superposition et de tracer tes pièces (le piquage) , bref, tracer dans les règles de l'art.
Donne moi la portée exacte, ainsi que le type de plancher que tu prévois ( charge d'exploitation et charge permanente) je peux te calculer ca , j'ai investit dernièrement dans un logiciel aux normes eurocode 5 (les bureaux d'études l'utilisent).
Sinon si tu veux faire des tests par toi même tu a le logiciel gratuit freelem qui s'approche pas mal de la vérité.

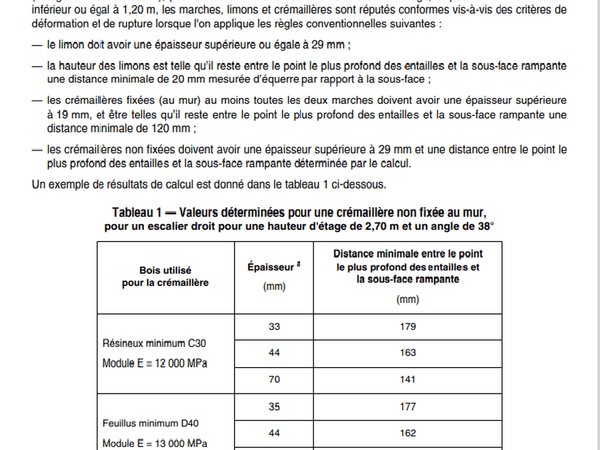

Bonsoir voici un élément de réponse issu du DTU escaliers, pour moi 110x50 ce n'est pas du tout bon je partirai sur un minimum de 150x50 et encore je suis pas certain que cela soit assez. Clique sur l'image pour la voir en entier
J'ai longtemps galéré avec ce sujet , je voulais des coupes parfaitement propres , voici ma methode qui est un condensé de tout ce que j'ai pu trouvé sur le net et ici:
J'ai acheté une scie plongeante qui possède l'option inciseur (scie Maffell). Je scotch toute la longueur que je dois couper, j'incline ma lame à -1° (seule la maffel le permet je crois) j'enclenche l'inciseur et je fais ma première passe.Pourquoi-1° ? parce que cela évite un décalage lors de la deuxième passe aussi infime qu'il soit c'est toujours gênant si on veut plaquer le chant.
Ensuite pour la deuxième passe je règle ma profondeur de lame assez basse (par exemple pour couper du 19 mm je règle ma lame à 40 mm, puis je coupe.
Avec ce système ma face incisée (parement) est parfaite, et le contre parement quasi sans éclat.
C'est très lourd comme processus mais j'ai pas trouvé mieux à mon niveau d'équipement.
Il est imperatif que la lame soit propre et bien affutée
Pour moi des poteaux 200 / 200 c'est surdimensionné, à moins que ce soit pour le côté esthétique je choisirait du 150/150.
Vu la portée il est possible de partir sur des pannes 220x68 à condition de faire des liens droits assez long pour réduire la portée réelle, je dirais qu'au final il faudrait dans le sens des 6 m une portée réelle de 4.50m et dans le sens des 4.20 une portée réelle de 3m , j'espere avoir bien imagé mon raisonnement.
A voir si les spécialistes confirment mes dires :D
Bonjour, effectivement comme dit plus haut pas évident de répondre sans plus de précisions.
Déja première chose il faut connaitre dans quelle zone géographique vous vous situé, en fonction, définir la pente de toit (exemple: région neigeuse pente forte)
Et de la pente et du poids de votre isolation, on calcule la section de la structure porteuse(l'isolation comprend la volige,la laine de verre et un plafond BA13 eventuellement).
Avec tout ces éléments on peux commencer à définir les sections.
oui , il faut une lame d'air, sinon ca ne sert à rien, le bois doit respirer.
Après si c'est juste pour y mettre des outils de jardin pas besoin d'isoler... j'ai une cabane que j'ai monter il y a 10 ans, ca n'a pas bouger, il y a un peu de condensation sous les tuiles et ca ne m’empêche pas de vivre, mes outils (tronconeuse rateaux pelles etc) sont toujours en bon état.

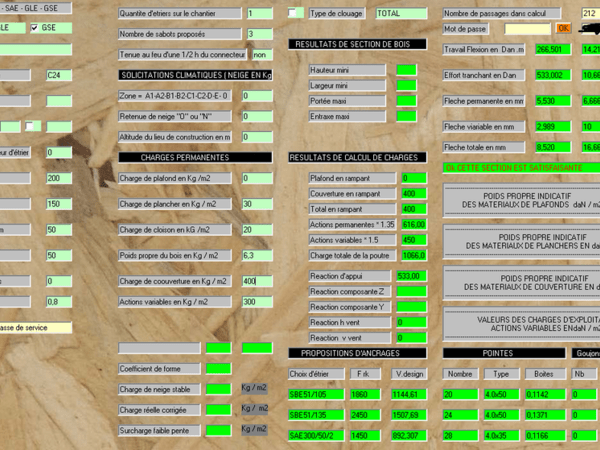

Voici le resultat que me donne Strong tie.
J'ai rentré des valeurs extremes, et même comme ca passe.
J'ai mis entraxes 50cm, charge variables 300kg/m2, et charge permanente 400kg/m².
Il te met une flèche max de 8 mm dans ce cas extreme.
Pour moi aucun soucis.
depuis que j'ai découvert la règle d'angle MAFELL Butée angulaire j'ai completement abandonnée les scies à onglet. Je conseille vraiment,je coupe tout avec ,sans la contrainte de bien caler sa piece de bois surtout sur des grandes longueurs.Et ca reste très précis. Après pour faire de la coupe en série c'est un peu moins efficace, mais bon je coupe par exemple toutes mes lames de terrasses avec sans soucis.
